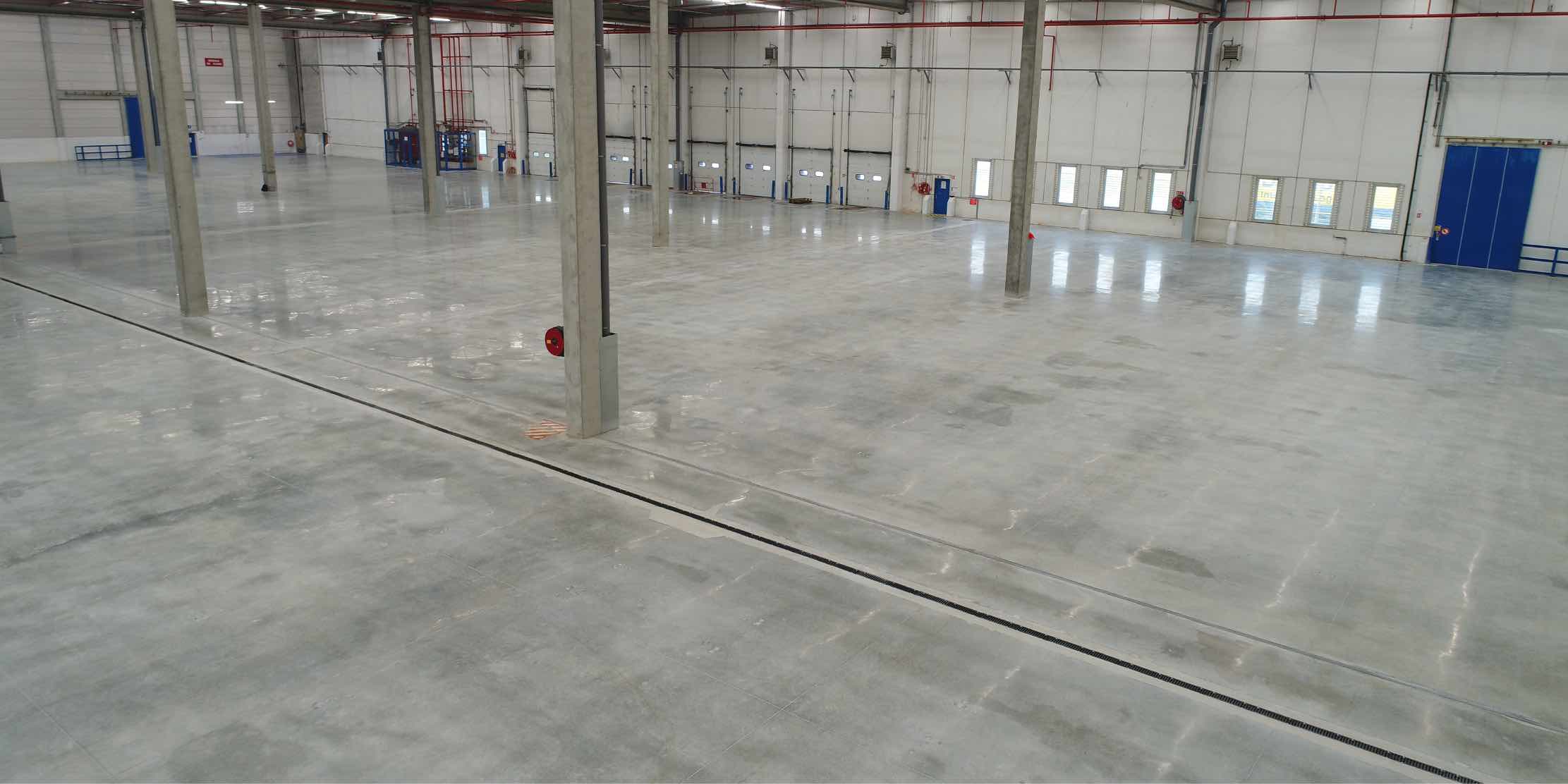

Suelo industrial para estanterías: planitud, juntas y cargas puntuales

El rendimiento y la seguridad de un sistema de almacenaje no dependen solo de la estantería. El suelo industrial sobre el que se asienta condiciona la estabilidad, la velocidad de operación y la vida útil de la instalación. Una planitud correcta, un diseño de juntas coherente con la circulación y un control de las cargas puntuales son la base para evitar vibraciones, desviaciones de mástil, golpes y mantenimiento constante. En esta guía práctica resumimos qué debes exigir al pavimento de tu almacén antes de montar estanterías, cómo verificarlo y cómo mantenerlo.

Planitud: la clave para altura, seguridad y velocidad

En operaciones con carretillas (especialmente retráctiles o VNA) la planitud del suelo se traduce en seguridad y productividad. Un suelo con irregularidades provoca oscilaciones en altura, reducción de velocidad y riesgo de impacto en bastidores.

Qué pedir en proyecto
• Definir tolerancias de planitud y nivelación acordes al uso (convencional, retráctil o VNA).
• Planos de pendientes: ubicar pendientes hacia sumideros fuera de pasillos de alto nivel.
• Acabado superficial uniforme: textura que permita tracción sin polvo ni brillo excesivo.

Cómo verificar en obra y antes del montaje

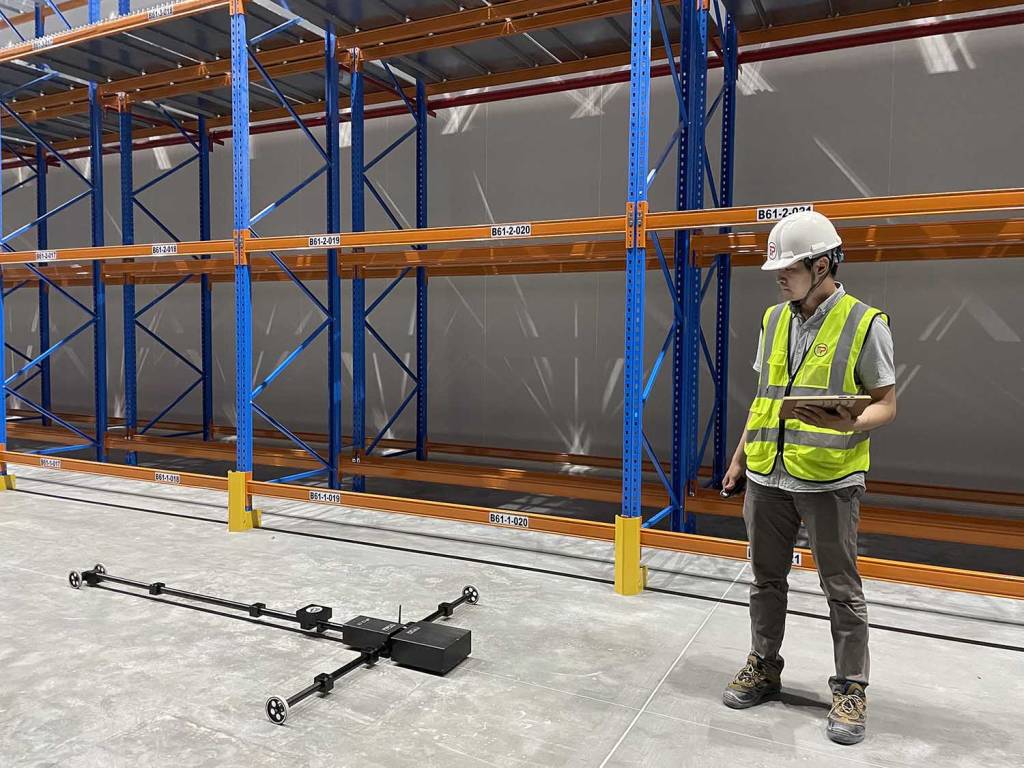

• Ensayos de planitud y nivelación con equipos certificados y resultados documentados.
• Marcar y rectificar “zonas calientes” (olas, cejas en juntas, baches) antes de implantar estanterías.
• Pasadas de prueba con la carretilla prevista a altura de trabajo para comprobar vibraciones reales.

Buenas prácticas de operación
• Mantener velocidades recomendadas en pasillos altos.
• Revisar mensualmente aparición de “huellas” o asentamientos y programar rectificados localizados.
• Mantener limpio el pavimento: el polvo aumenta deslizamiento y desgaste de ruedas.

Juntas: dónde y cómo para que no sean un problema

Las juntas son necesarias, pero mal resueltas se convierten en el punto débil del almacén: golpes, roturas de ruedas, ruido, vibraciones, pérdida de mercancía en tránsito.

Tipos y finalidad
• Juntas de construcción: separan paños de hormigonado.
• Juntas de retracción: controlan fisuración por contracción.
• Juntas de dilatación: absorben cambios dimensionales por temperatura.

Criterios de diseño para almacenes
• Situar juntas fuera de las trayectorias principales de carretillas y en perpendicular a los pasillos largos.
• Disponer juntas continuas bajo líneas de bastidores cuando sea posible, evitando “dientes” que queden en zonas de rodadura.
• Anclajes y pernos: prever pasadores que transmitan cargas entre paños sin escalones.

Sellado y mantenimiento
• Sellar con elastómeros adecuados a tráfico de ruedas duras; evitar materiales que se desplacen o se deshagan con el uso.
• Reponer sellos dañados de forma preventiva: un escalón de 2–3 mm ya es suficiente para generar impactos repetidos.
• Reparaciones: fresado local y morteros de reparación de alta resistencia para cejas y roturas en bordes.

Transiciones críticas
• Umbrales de muelles, cámaras frigoríficas y cambios de pavimento requieren perfiles o rampas suaves.
• En zonas de picking con carros, minimizar discontinuidades que hagan perder estabilidad a contenedores.

Cargas puntuales: bajo cada placa base hay un cálculo

La estantería transmite carga en puntos muy concretos (placas de base). Si el pavimento o el terreno no están dimensionados para esas presiones, aparecen fisuras, asientos y pérdida de verticalidad del bastidor.

Qué revisar antes de instalar
• Capacidad del pavimento: resistencia del hormigón, espesor, armado (malla/fibras) y capacidad portante del terreno.
• Placas base y placas de reparto: ajustar dimensiones a la carga real por montante y a la capacidad del suelo.
• Anclajes: seleccionar diámetro y profundidad de anclaje según esfuerzo cortante y tracción previstos, evitando proximidades a juntas o bordes.

Durante el montaje
• Nivelación milimétrica de placas base con calzos o morteros no retráctiles.
• Comprobación de verticalidad de montantes tras 24–48 horas de curado de morteros.
• Registro de par de apriete en anclajes y ubicación de cada anclaje respecto a juntas.

En operación
• Señalizar carga máxima por nivel y por módulo.
• Evitar sobrecargas por reubicaciones “temporales” que se vuelven permanentes.
• Inspección periódica: fisuras radiales en torno a placas base delatan sobrecarga o asiento.

Materiales y acabados recomendados

• Hormigón de alta resistencia y baja retracción, con curado controlado.
• Armado con malla y/o fibras estructurales para reducir fisuración.
• Densificadores y selladores de litio o silicato para reducir polvo y mejorar durabilidad.
• Acabado pulido o fratasado fino, con rugosidad homogénea y antideslizante moderado.
• Tratamientos antipolvo donde se manipulen productos sensibles.

Recepción del pavimento: checklist útil

• Informes de resistencia, planitud y nivelación.
• Planos de juntas “as built” con anchos, sellos y pasadores.
• Ensayos de adherencia para anclajes si están previstos.
• Verificación de pendientes y puntos bajos; corrección antes de colocar estanterías.
• Prueba operativa con carretilla representativa y carga simulada.

El suelo es la “estructura oculta” del almacén. Una buena planitud permite trabajar en altura con seguridad; unas juntas bien diseñadas evitan impactos y paradas; y un cálculo correcto de cargas puntuales protege la estantería y el pavimento. Invertir en estas tres palancas al inicio reduce averías, mejora la productividad y alarga la vida útil de la instalación.

En FIOSA podemos ayudarte a verificar tu pavimento, planificar correcciones y dimensionar las placas base y anclajes de tus estanterías antes del montaje. ¿Programamos una revisión técnica de tu nave?
